多樣化電氣主接線模擬板的設計與應用
瀏覽量：1900 發布時間：2024年3月1日
1、現狀
當前，在國內，用于教學的電氣主接線模擬板主要包括標準馬賽克模擬板、發光條模擬板和防誤操作模擬板等幾種類型。這些顯示板多數由馬賽克拼板、雙色LED燈和防誤報警系統組成，導致它們體積龐大且成本昂貴。此外，這些實驗教學設備的屏幕結構都是固定的整體式，只能用來針對某一特定的電氣主接線類型進行操作教學，這一局限性使得許多教育機構不愿投資。然而，學生至少需要掌握單母線、雙母線、橋接和環網等四種主接線方式。傳統的單一主接線模擬板已經不能滿足現代電力行業對專業人才的需求。再加上，不同變電站或企業的電氣主接線設計及運維都有所不同，單一式的模擬板無法有效地對接工作崗位，也不能完全滿足教學的要求。因此，開發一種多樣化、可變換的電氣主接線模擬板實驗創新平臺，不僅是為了適應電氣專業應用型人才培養的目標，更是一個迫切的需求。
2、設計方案
設計的多樣式電氣主接線模擬板創新實驗平臺基于可互換的模塊化構件，每個模塊代表電氣主接線中的一個特定元件，例如斷路器、隔離開關、母線和負載等。例如，圖 1 至 圖 4 展示了單母線非分段式、單母線分段式、內橋連接式和外橋連接式主接線的模塊化組合成果。
在這個設計中，獨立的模塊可以被拼接起來，以形成各種不同的電氣主接線布局。以單母線系統為例進行說明，參見圖 5。

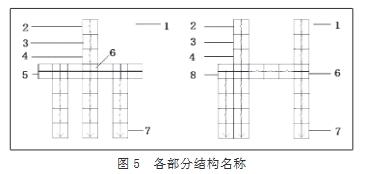

圖 5 展示了單母線非分段和分段式的組合電氣元件模塊及其名稱。在這里，1號是具有磁性的基礎板；2號至8號是可以插入的模塊，這些模塊本身具有磁性，能夠吸附在基礎板1上，并且模塊上的導線能夠顯示通電或斷電狀態。具體來說，2號和4號是隔離開關模塊，它們在實際中起隔離作用，并且模塊上可以顯示這些開關的閉合或斷開狀態；3號是斷路器模塊，它在實際中負責短路和過載保護，模塊上也能顯示其閉合或斷開狀態；5號是母線模塊；6號是帶有四個連接方向的母線模塊；7號是電纜端子模塊，代表電力用戶；8號是帶有三個連接方向的母線模塊。
類似地，橋接和環網主接線的組裝過程與圖 5 描述的方法相似，都是通過使用代表不同電氣元件的模塊，以積木式的方式，組合出所需的電氣主接線布局。學生在組裝不同類型的電氣主接線時，不僅能識別各種電氣設備元件，還能夠理解這些元件的功能和特性。
3、使用方法
在教學活動中，基板1作為一塊空白板，其表面不附帶預裝的模塊。學生們在實際操作訓練環節，根據具體的實訓要求，在此基板上自由組裝各種電氣主接線配置，包括單母線、雙母線、橋接和環網接線等。在動手操作之前，教師需先行講解電氣主接線相關的理論知識，如其定義、類型和特性等，同時在介紹這些概念的初始階段，要詳細解說一次電氣設備，作為構建和設計電氣主接線時所需配備知識的基礎。
有了這些理論基礎之后，學生有能力去自由組裝任意一種電氣主接線配置，這個過程不僅加深了對理論知識的理解，也增強了實際操作能力。組裝完成特定的電氣主接線后，學生可以進行倒閘操作訓練。由于每個電氣元件模塊與基板都配備了磁性，它們能夠牢固地相互吸附，從而避免了模塊的意外脫落。
具體到圖5，部件2至4是電氣開關模塊，其正面分別呈現隔離開關和斷路器，而背面設有可以與其他模塊相連的端點，賦予了它們導電的能力。5至8號模塊的正面是導線，背面的導線端點也可以與其他模塊的端點相連，形成電路。
當學生完成指定的電氣主接線組裝并按照操作步驟閉合相應的隔離開關和斷路器時，電路模塊的端點將通電，形成閉合回路，導線上的線條將發光，表示電流正流經其中，這驗證了所組裝的電氣主接線是正確的。
這種多樣式電氣主接線模擬板實驗平臺不僅能輔助完成相關理論課程的教學，也能幫助教師和學生更好地進行課程設計、畢業設計等項目。實驗平臺將理論知識與實際操作緊密結合，幫助學生達到從理論到實踐再回到理論的教學循環目標。
設計多樣化電氣主接線模擬拼裝平臺的方法依托于電氣主接線的理論基礎和實驗/實操知識。該平臺采用帶磁性的基板和模塊，實現了模塊的可拼裝性，并開發了一系列可以模擬電氣主接線的組件模塊。通過這一創新實驗平臺的應用，學生不僅能夠直觀地理解理論知識，還能親自動手設計和組裝出滿足特定要求的主接線配置。此外，學生也會在實際操作中學習到控制各個電氣組件的正確順序，這樣的教學模式有助于培養學生的應用能力和創新精神，滿足了應用型創新人才的培養需求。
